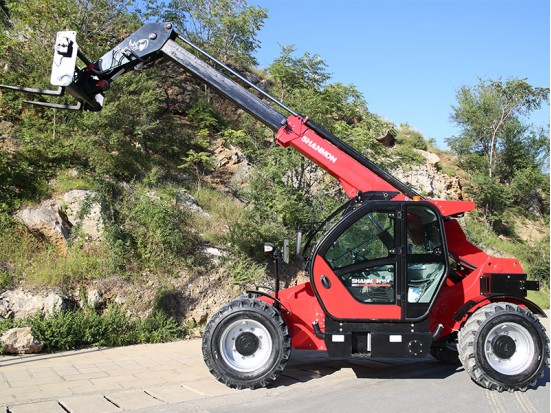

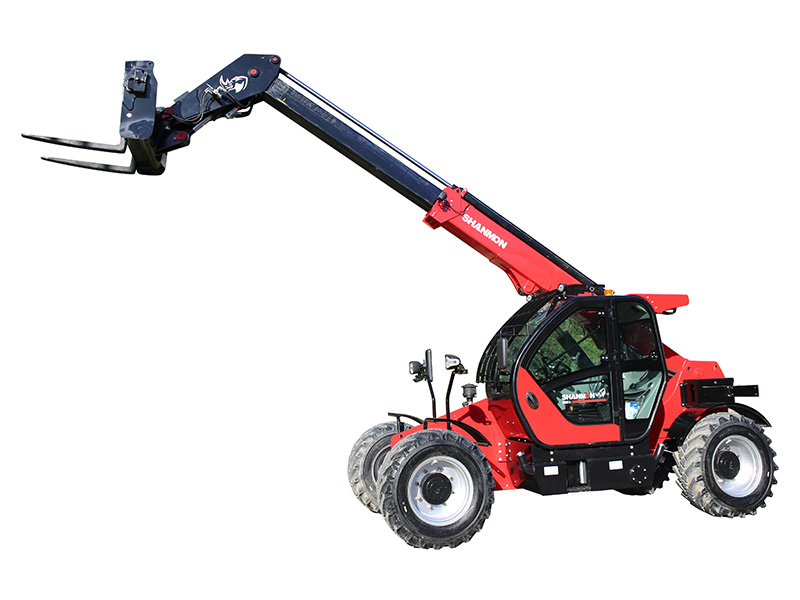

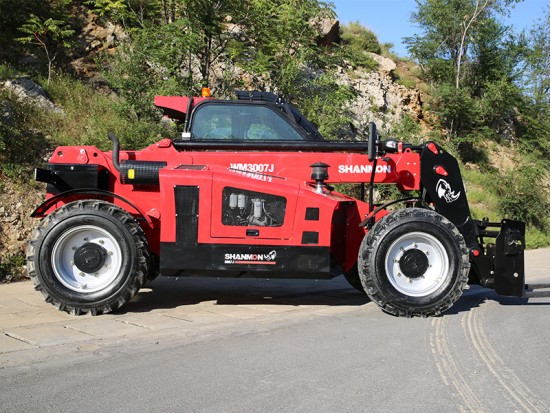

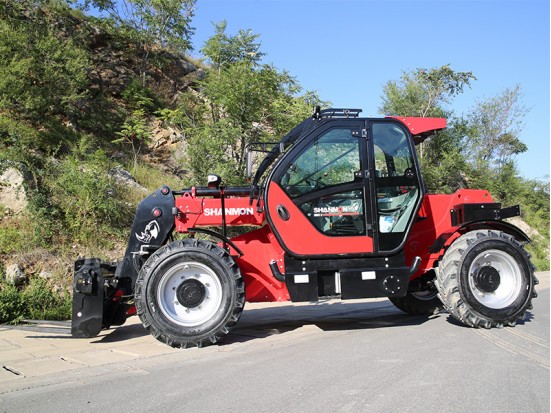

总尺寸Overall Dimension

1

整机总长（铲斗放置地面）Length(with bucket on ground)

6490±50mm

2

整机总宽(轮胎外沿、机罩外沿)Overall width（Tire outer edge, hood outer
edge)

2280±20mm

3

铲斗宽度Load Bucket width

 2250±10 mm

4

整机高度（到驾驶室顶）Height(To the top of the cabin)

3580±20mm

5

轴距Wheel base(MM)

3450±10mm

6

轮距 Wheel Tread(MM)

1855±10mm

装载主要技术参数 Main Loading Technical Specification

1

额定载重量Rated load

3000KG

2

操作重量 Operating weight

8580KG

3

额定斗容 Rated bucket capacity

1.6 m³

4

Z大卸载高度（41°卸料角）
Maximum dump height (41° discharge Angle)

5993mm

5

卸载距离Dump reach

556.7mm

6

转弯半径Turning raduis

铲斗外沿/内轮胎中心
Bucket outside rim/inside tire center

6200±50/3600±50mm

7

动作时间Actuation time

举升时间  空载/满载
Lifting time Empty/full load

10.7/15.5 S

下降时间 Falling time

7.7 S

翻斗时间 Tipping time

6.7 S

挖掘主要技术参数Main Digging Technical Specification

发动机 Engine

1

发动机型号Engine model

YC4A105Z-T20

2

冷却形式Cooling type

水冷Water cooling

3

额定功率 Rated power

75 (kW)

4

排气量Total exhaust of cylinder

4.8(L)

5

额定转速Rated speed

2200(r/min)

6

Z大扭矩Max. Torque

400(N.M)

传动系统 Transmission System

1

液力变矩器Torque Converter

型号Model

290

冷却方式Cooling type

压力油循环Pressure oil circulating

2

变速箱Transmission case

型号Model

28

形式Type

电液同步换档
Electrohydraulic synchronous shift

3

桥Axle

前驱动桥型号Front Axle Model

 WL96Q2W

后驱动桥型号Rear Axle Model

WL96Q2A

4

变速箱档位 Gear shift position

4 F、 4 R前四后四档位

5

 速度Speed（F/R）km/h

前进1档  F1:  6 km/h
前进2档  F2:  14km/h
前进3档  F3:  23km/h
前进4档  F4:  36km/h
后退1档  R1:  6km/h
后退2档  R2:  14km/h
后退3档  R3:  23km/h
后退4档  R4:  36km/h

6

轮胎型号Tire size

                16/70-24

液压系统 Hydraulic system

1

工作泵排量Working pump displacement

63ml/r

2

工作泵压力Working pump pressure

20Mpa

3

转向器型号 Steering gear model

BZZ-500
